Descripción

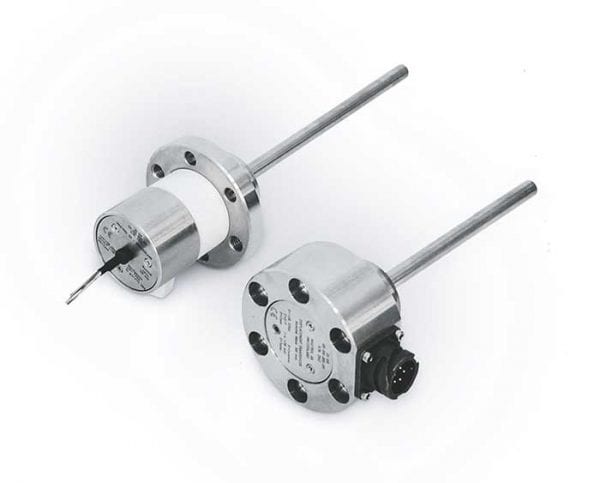

La línea de transductores de desplazamiento de Magtrol permite la medición sin contacto de la posición absoluta de pistones en cilindros hidráulicos y neumáticos, así como en otras aplicaciones. Su robusta construcción, su gran resistencia a los impactos y su larga vida útil (gracias a la ausencia de piezas móviles y, por lo tanto, al desgaste de los componentes) los hacen rentables y muy fiables. Los transductores Magtrol ofrecen un amplio rango de temperaturas de funcionamiento y una resistencia a la presión admisible, incluso para las aplicaciones más exigentes.
El transductor proporciona una señal de salida directa de 4-20 mA correspondiente al rango de medición, así como una salida de temperatura de VCC.
CARACTERÍSTICAS
- Amplio rango de medición: Desplazamientos de pistón de 50 a 1000 mm (80 a 250 mm para los modelos DI 63X)
- Señal de salida en corriente (4 a 20 mA) para desplazamiento
- Medición de temperatura integrada (salida de CC)
- Extremadamente duradera: Sin piezas móviles y, por lo tanto, sin desgaste de los componentes (principio de corrientes de Foucault)
- Insensible a impurezas metálicas en el fluido de trabajo
- Alta resistencia a impactos y vibraciones
- Capaz de soportar presiones de hasta 450 bar
- Construcción robusta, diseñada para funcionamiento permanente en sistemas hidráulicos
- Versión de temperatura estándar: hasta 80 °C (DI 5XX)
- Versiones de alta temperatura: hasta 125 °C (DI 60X y DI 61X) o hasta 200 °C (DI 63X)
- Susceptibilidad EMC conforme a las normas europeas
APLICACIONES
La serie DI de transductores de desplazamiento se desarrolló principalmente para aplicaciones OEM en la industria hidráulica. Permiten la medición directa y fiable de la posición de:
- Cilindros hidráulicos
- Válvulas de entrada de vapor
- Hélices
- Trituradoras de piedra
- Servocontroles
- Válvulas de control
- Su diseño minimiza el coste de instalación. Esta rentabilidad se debe a la limitación a una señal estándar fija de 4 a 20 mA, con una determinación muy precisa del intervalo de medición (de 0 a escala completa) en el elemento sensor.
