Descripción

Magtrol ofrece una amplia gama de transductores de carga-fuerza-peso con electrónica integrada opcional o unidades de monitorización de carga (LMU) con funciones B.I.T.E., lo que crea un sistema de medición ideal que detecta continuamente sobrecargas y cortocircuitos. Ideales para aplicaciones de seguridad según ECE-R10, ISO 13849-1: CAT4 y PLe (Serie LE 600); ISO 13849-1: CAT2 y PLd (Serie LE 400).

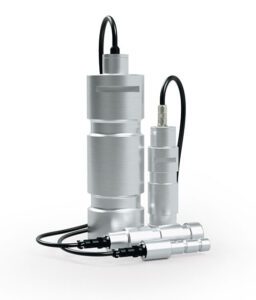

Los pines de medición de carga Magtrol se utilizan para medir carga y fuerza, y ofrecen protección contra sobrecargas. Se montan en máquinas en lugar de ejes normales y están equipados con galgas extensométricas, lo que les permite producir una señal proporcional a la carga medida. Fabricados en Suiza, los pines de medición de carga de la serie LE de Magtrol son robustos, con acero inoxidable de alta resistencia y una construcción robusta. Disponibles en varios rangos estándar desde 2,5 kN hasta 1250 kN, su funcionamiento se mantiene sin problemas y confiable incluso en condiciones ambientales electromagnéticamente difíciles.

Características

• Transductores con compensación de temperatura y galgas extensométricas en configuración de puente completo. Disponibles bajo pedido con doble puente redundante.
• Disponibles en varios rangos estándar de 2,5 kN a 1250 kN (0,28 tf a 140,5 tf).
• Electrónica para transmisión a grandes distancias:
  • 2 hilos (LE 200) 4…20 mA
  • 3 hilos (LE 400) 4…20 mA
  • 6 hilos (LE 600) disponibles con canales dobles 4…20 mA
• Equipo de prueba integrado (B.I.T.E.) incluido en las series LE 400 y LE 600.
• Cumple con las normas de seguridad ISO 13849-1 e IEC 62061.
• Ejecución EMC para un funcionamiento fiable y sin problemas.
• Diseño robusto que cumple con las características de calidad de la serie LB 200.
• Insensible a los efectos mecánicos y químicos externos. Ideal para entornos hostiles.
• Instalación sencilla para soluciones económicas a problemas de construcción.
• Salida calibrada: 4…20 mA (LE).

Aplicaciones
Al medir las fuerzas que actúan sobre estructuras mecánicas, el equipo adicional necesario suele ser costoso y difícil de instalar. Los pasadores de medición de carga Magtrol ofrecen una excelente solución, ya que actúan como un elemento directo en el conjunto, reemplazando un pasador o eje no instrumentado. Los pasadores de medición de carga de la serie LE se utilizan para medir cargas y proteger contra sobrecargas en grúas, equipos de elevación, elevadores y cabrestantes. Su electrónica integrada los hace ideales para aplicaciones donde es difícil instalar un acondicionamiento de señal independiente y donde la electrónica de monitoreo se ubica a grandes distancias.
