Descripción

Los ejes de medida de carga LB pueden utilizarse de forma independiente o como parte de un sistema de medición completo. Magtrol ofrece una amplia gama de transductores de carga-fuerza-peso en diversas ejecuciones y clases de precisión, y las unidades de monitoreo de carga (LMU) constituyen un sistema de medición seguro ideal que detecta continuamente sobrecargas y cortocircuitos.

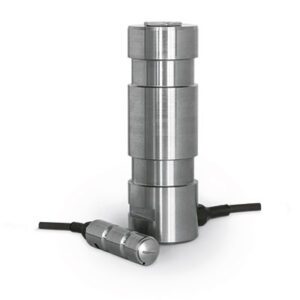

Los ejes de medida de carga Magtrol se utilizan para medir carga y fuerza, y ofrecen protección contra sobrecargas. Se montan en máquinas en lugar de ejes normales y están equipados con galgas extensométricas, lo que les permite producir una señal proporcional a la carga medida. Fabricados en Suiza, los pasadores de carga de la serie LB de Magtrol son robustos, con acero inoxidable de alta resistencia y una construcción robusta, diseñados específicamente para su uso en entornos industriales hostiles. Disponibles en varios rangos estándar, desde 2,5 kN hasta 1250 kN, estos pasadores altamente ergonómicos pueden utilizarse tanto en instalaciones nuevas como reacondicionadas y se adaptan a diversas condiciones.

Características

• Para detección de sobrecarga y medición de carga de 2,5 kN a 1250 kN (0,28 tf a 140,5 tf).
• Sobrecarga admisible: 150 % de la carga nominal.
• Sobrecarga de rotura: hasta 500 % de la carga nominal.
• Insensible a efectos mecánicos y químicos externos.
• Ideal para uso en entornos hostiles.
• Transductores con compensación de temperatura y galgas extensométricas en configuración de puente completo. Disponibles con doble puente redundante bajo pedido.
• Instalación sencilla para soluciones económicas a problemas de medición.
• Se pueden añadir numerosas opciones al pasador de carga estándar de menor coste para una mayor flexibilidad.
• Disponible con dimensiones especiales para adaptarse a diversas condiciones de construcción.
• Alta fiabilidad para cumplir con los más estrictos requisitos de seguridad.

Aplicaciones

Al medir las fuerzas que actúan sobre estructuras mecánicas, el equipo adicional necesario suele ser costoso y difícil de instalar. Los ejes de medida de carga Magtrol ofrecen una excelente solución, ya que actúan como un elemento directo en el conjunto, reemplazando un pasador o eje no instrumentado. Los ejes de carga de la serie LB se utilizan para dispositivos de medición de carga y protección contra sobrecargas en grúas, equipos de elevación, ascensores y cabrestantes, así como para la medición de fuerza en procesos de regulación en instalaciones industriales y producción de maquinaria. Además, son un transductor ideal para detectar y medir fuerzas en entornos hostiles, tropicales, marinos, portuarios y de alta mar.
