Descripción

El nuevo Micro Dyne de Magtrol, capaz de medir pares extremadamente bajos (2,0 mN·m con una resolución de 0,0004 mN·m), está diseñado exclusivamente para probar motores miniatura y micromotores.

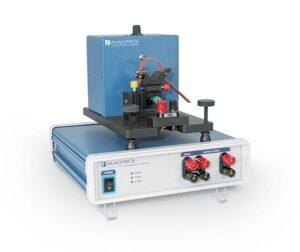

Para mayor comodidad, el Micro Dyne se presenta como un sistema completo de ensayo de motores. Todo lo necesario para ensayar motores miniatura y micromotores con precisión y eficiencia está incluido con la compra del Micro Dyne. El cliente solo debe proporcionar un ordenador portátil o de sobremesa y una fuente de alimentación para el motor.

Componentes del sistema

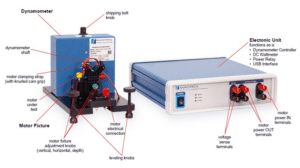

Dinamómetro
El dinamómetro Micro Dyne absorbe potencia mediante el exclusivo sistema de frenado por histéresis de Magtrol. Al no requerir velocidad para generar par, el dinamómetro puede realizar una rampa completa del motor, desde marcha en vacío hasta rotor bloqueado. Además de una fijación específica para el motor, la base del dinamómetro incluye perillas de nivelación y terminales de alimentación. La carcasa del dinamómetro protege todas las partes móviles del freno.

Unidad electrónica

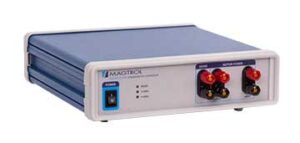

El sistema Micro Dyne se compone de una unidad electrónica multifuncional. Esta unidad emplea tecnología DSP para la adquisición de datos a alta velocidad y el control total del dinamómetro desde un ordenador. Un puerto USB facilita la conexión a un ordenador. Un vatímetro de CC integrado lee voltios y amperios, y calcula los vatios; y un relé de potencia integrado controla la alimentación del motor (encendido/apagado). El panel frontal incluye los terminales para la entrada/salida de la alimentación del motor y la detección de voltaje. Los indicadores LED de sistema listo y rango de par se encuentran en el panel frontal de la unidad.

Fijación del motor
Fijado a la base del dinamómetro se encuentra un soporte de motor diseñado específicamente para micromotores. La base del soporte cuenta con una plataforma XYZ con posicionamiento en 3 ejes para un excelente ajuste y centrado del motor. Con los adaptadores incluidos, se pueden montar fácilmente motores de 5 mm a 30 mm de diámetro. El soporte está fijada con chavetas para asegurar el motor bajo prueba y una correa de goma proporciona sujeción del motor.

Características

• Diseñado específicamente para motores miniatura y micromotores
• Par: Fácilmente convertible de 2,0 mN·m a 4,0 mN·m (0,28 oz·in a 0,57 oz·in)
• Velocidad: hasta 100.000 rpm
• Potencia: 4 W
• Baja inercia
• Sensor de fibra óptica Banner D10 Expert™ (ubicado en el lateral de la caja electrónica en modelos anteriores)
• Sensor digital de fibra Keyence serie FS-N10 (ubicado dentro de la carcasa del dinamómetro en el nuevo modelo)

Se vende como un sistema completo de ensayo de motores llave en mano. Componentes incluidos:

• Dinamómetro de histéresis: proporciona una carga de par precisa independientemente de la velocidad del eje
• Dispositivo de fijación del motor: admite motores de 5 mm a 30 mm de diámetro.
• Electrónica dedicada: controlador de dinamómetro todo en uno, vatímetro, relé de potencia e interfaz USB
• Software integral para pruebas de motores: nueva versión de M-TEST 7 de Magtrol, actualizada para Micro Dyne
• Software de calibración fácil de usar
• Todos los cables de conexión necesarios
• Pesas de calibración: 5 g y 10 g

Aplicaciones
Los sistemas de ensayo de motores Magtrol se encuentran en laboratorios de pruebas, estaciones de inspección y plantas de fabricación de la mayoría de los principales fabricantes de motores del mundo. El sistema Micro Dyne se utiliza exclusivamente para pruebas de lazo cerrado de motores miniatura y micromotores utilizados en aplicaciones de bajo par y alta velocidad. Los subtipos de motores incluyen, entre otros, los siguientes:

• Motores de CC con y sin escobillas
• Motores paso a paso miniatura
• Motorreductores
• Servomotores de CC sin escobillas
• Motores vibradores
• Motores neumáticos miniatura

Estos minimotores/micromotores se utilizan en una amplia gama de industrias y productos, entre ellos:

• Equipos médicos y de laboratorio
• Robótica y automatización
• Juguetes
• Dispositivos de comunicación portátiles
• Equipos de audio/vídeo
• Óptica y fotónica
• Industria aeroespacial y de defensa
• Seguridad e instrumentación
• Maquinaria industrial
