Descripción

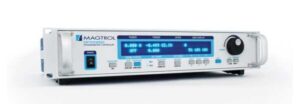

El controlador de dinamómetro DSP-7010 de Magtrol emplea tecnología avanzada de procesamiento digital de señales para ofrecer capacidades superiores de ensayo de motores. Diseñado para usarse con cualquier dinamómetro de histéresis, corriente de Foucault o de polvo magnético, transductor de par en línea o instrumentación auxiliar de Magtrol, el DSP-7010 proporciona un control completo desde un PC a través de la interfaz USB o GPIB. Con hasta 488 muestras por segundo el DSP-7010 es ideal tanto para el laboratorio de pruebas como para la línea de producción.

Características

• DSP-7011 de un solo canal: Económico y fácil de usar
• DSP-7012 de doble canal: Versátil y con funcionalidad completa. Permite dos configuraciones totalmente independientes.
• Modos de funcionamiento de velocidad y par: Proporciona ajustes PID independientes para un mejor control del dinamómetro.
• Sistema de alarma integrado: potencia, velocidad, par, temperatura, caudal de aire, caudal de agua, sobrecarga eléctrica y entradas externas.
• Puede utilizarse de forma independiente o, idealmente, en combinación con el software Magtrol para satisfacer todos los requisitos de las pruebas de motores.
• Adquisición de datos de alta velocidad: ≤ 488 muestras por segundo (par, velocidad, tiempo, ángulo, etc.)
• Adquisición rápida de datos de curva completa: De marcha en vacío a rotor bloqueado en segundos.
• Valores PID digitales programables: Controlados y almacenados mediante el software M-TEST o controlados manualmente.
• Suministro de corriente regulado integrado: ≤ 1 A.
• Unidades de par seleccionables: Imperial, Métrica y SI.
• Filtro digital para señales de par.
• Conexión a PC: USB y GPIB (IEEE-488.2)
• Medición de posición: dos encoders de cuadratura.
• Tarjeta de I/O integrada accesible con Software
• Operación mediante mando frontal
• Display fluorescente de vacío de alta calidad y fácil lectura
• Carcasa de sobre mesa o montaje en rack (19″ / 2U)

Aplicaciones
En el laboratorio, la alta frecuencia de muestreo del DSP-7010 proporciona una resolución superior para la adquisición de datos y el trazado de curvas. Esto permite capturar datos de pruebas de motores más útiles durante la conmutación, averías y otras áreas de transición de la curva de prueba del motor. Para la producción y la inspección de entrada, el DSP-7010 muestra el par, la velocidad y la potencia en tiempo real, lo que permite utilizar el controlador como unidad manual independiente o como parte de un sistema informático completo.
